河北省廊坊市鎢鉬材料廠　王瑞敏　王雙校

我單位生產及生活用蒸汽采用渦街流量計計量，在使用過程中，出現過一些問題，從而積累了一些經驗。

　　一、傳感器無信號輸出

　　在線檢測傳感器無信號輸出，檢查探頭接線與放大板接線均未發現問題，拆下放大板檢查亦無問題。重新安裝後仍無信號。輕敲放大板，發現信號時有時無，於是斷定放大板元件虛接，檢查焊點，重新焊接，然後安裝、調試，正常。
在檢查、調試過程中，發現傳感器安裝在管道上，而顯示儀表安裝在控製室，二者不僅距離遠，而且分置兩地，調整傳感器時無法直接從顯示儀表中看到調試情況。為解決這一問題，筆者想出了改變線路的方法，具體如圖1-1、1-2。

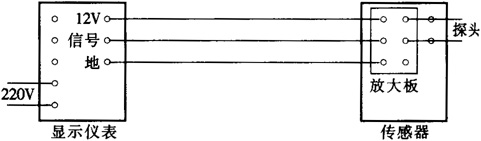

圖1-1　原接線圖

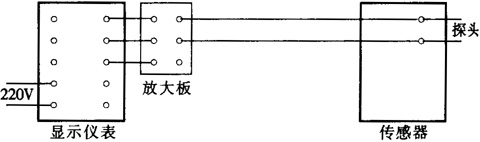

圖1-2 改裝後接線圖

　　這樣，把放大板附於儀表箱處，更便於儀表的調試。

　　二、靈敏度的調整

　　流量計出廠前已經調整和標定，但由於標定介質與實際介質不同，標定介質狀況與實際狀況也不同，或者使用單位提供的技術參數不十分準確，所以首次安裝時要進行調整。
　　1.當管路中無流體流動，顯示儀表應無信號，如有信號輸出，則為靈敏度過高，需逆時針輕調靈敏度電位器，減低靈敏度。
　　2.當管道中有介質通過，信號無或不穩時，可以輕調放大倍數電位器，使其增大或減小。此步驟調整時最好借助示波器，可參考本文第四部分。

　　三、補償裝置的選擇和安裝

　　蒸汽流量計的使用，一般應在氣流平穩、溫度壓力變化不大的情況下計量比較準確，但實際使用情況往往不是理想狀態，因此需要補償裝置。補償裝置有兩種，即壓力補償和溫度補償。
　　1.壓力補償。壓力變送器比較靈敏，但價格較高，安裝在傳感器上、下遊均可，安裝距離為1D～2D。
　　2.溫度補償。因溫度補償用熱電偶或熱電阻，需響應時間，但價格較低，安裝時應在傳感器上遊，且取豎位或逆流位安裝，距離為3D～4D。

　　四、簡單校正

　　一般單位蒸汽流量計的使用是連續的，出現問題時不能隨意拆下檢查，這裏介紹一種在線檢查方法，此方法適用於非防暴場合。
　　示波器校準後用於檢查，示波器接線鉤與信號線相接，地與地相接，調整示波器，應有均勻一致的方波脈衝信號出現。一般廠家使用說明書中均有高低電平輸出規定，從示波器顯示方波高低電平值查看是否與規定值相符。輸出情況與原因對照如圖2。

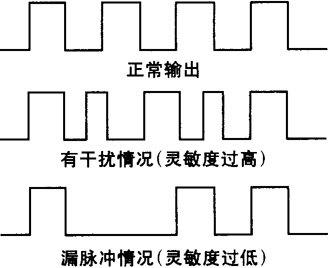

圖2 輸出情況與原因對照圖
